NSGの作成と仮想マシンへの割り当て

少し間が空いてしまいましたが、以下記事の続きです。
今回は、具体的なNSGの作成方法と、仮想マシンへのアタッチを行います。

www.guri2o1667.work

■NSGの新規作成

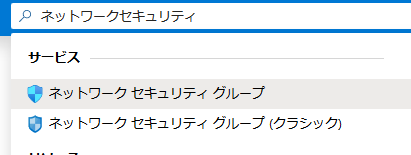

1.ネットワークセキュリティグループをクリックします。

f:id:guri2o1667:20200228213251p:plain

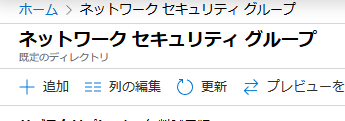

2.「追加」をクリックします。

f:id:guri2o1667:20200228213350p:plain

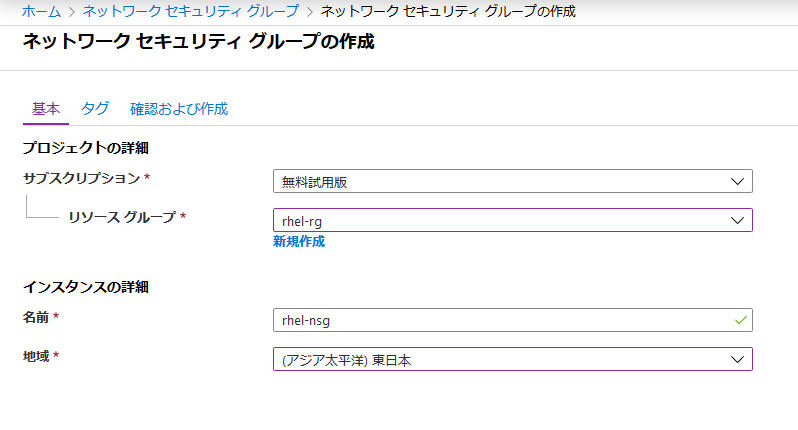

3.必要事項を入力し、「確認および作成」をクリックします。
※「インスタンスの詳細」欄の「名前」はネットワークセキュリティグループの名前です。

f:id:guri2o1667:20200228213738p:plain

4.「作成」をクリックします。

5.新規に作成したNSGが作成できたことを確認します。
※初期設定では、冒頭で掲載した記事で紹介済みの設定がされています。

いったん、ここまででNSG自体の新規作成は完了です。
これでは少し味気ないので、以下条件を追加してみます。

「受信セキュリティ規則にSSH接続を許可」
 → 作成した後にRHELサーバのNICにアタッチ予定です。

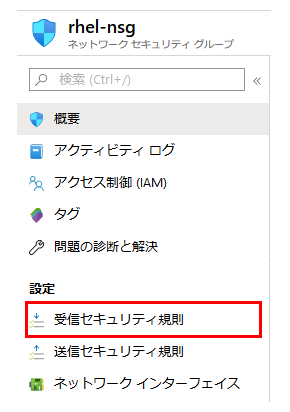

6.「設定」欄の「受信セキュリティ規則」をクリックします。

f:id:guri2o1667:20200228214223p:plain

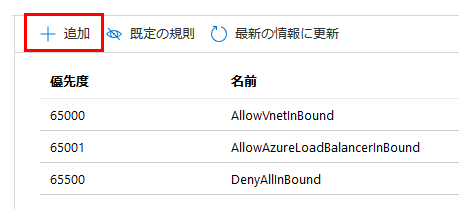

7.「追加」をクリックします。

f:id:guri2o1667:20200228214306p:plain


8.「受信セキュリティ規則の追加」画面で以下項目を入力し、画面下の「追加」をクリックします。
ソース: Any
※接続元の情報です。IPアドレスやサービスタグを指定。Anyの場合には、「何でもOK」を意味します。

ソースポート範囲:
*
※ソースポートを指定する場合に数値を入力します。アスタリスクは「何でもOK」を意味します。

宛先:
 IP Addresses
※接続先の情報です。IPアドレスやサブネットを指定。ここではSSH接続を許可したい宛先IPアドレス範囲(10.0.1.0/24)を次の項目で指定したいため、「IP Addresses」を選択しています。

宛先IPアドレス/CIDR範囲: 10.0.1.0/24
※接続先の情報です。ここでは10.0.1.0/24のセグメントに所属するRHELサーバに対してSSH接続を許可するためにセグメントを指定しています。

宛先ポート範囲: 22
※接続先のポート番号の情報です。SSH接続をしたいために22を指定します。

プロトコル: Any
※TCP/UDPのどちらとも使用したい場合には、Anyを選択します。

アクション: 許可

優先度: 100
※優先度は若い番号から評価されていき、マッチした時点でそれ以降の走査は行われません。

名前: AllowSSH
※好き名前を入力してください。実体に即した命名にした方がわかりやすいです。

f:id:guri2o1667:20200228215806p:plain

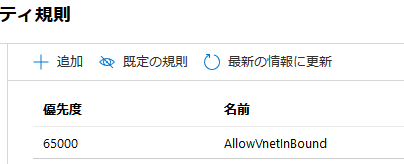

9.「最新の情報に更新」をクリックします。

f:id:guri2o1667:20200228215850p:plain

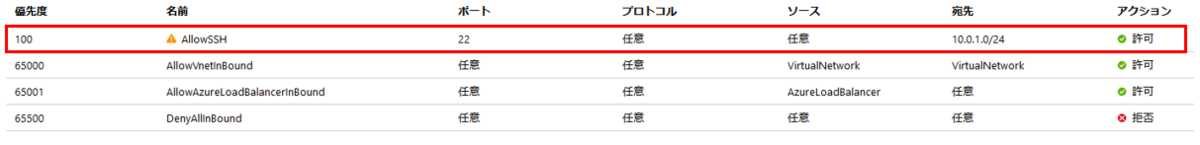

10.「AllowSSH」というルールが表示されていることを確認します。

f:id:guri2o1667:20200228220008p:plain


■仮想マシンへのアタッチ
上記で作成した「rhel-nsg」をRHELサーバにアタッチしてみます。
尚、ここでは事前にRHELサーバを構築済みとしています。
※RHELサーバの構築方法については以下記事を参照いただけると嬉しいです。

www.guri2o1667.work

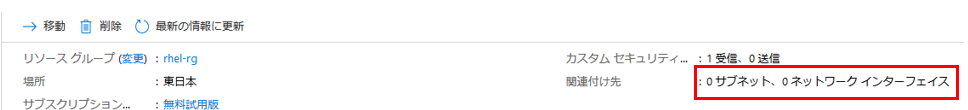

1.作成した「rhel-nsg」の現在の状態を確認します。
※赤枠の通り、どこにも関連づいていないことを確認します。

f:id:guri2o1667:20200228220719p:plain

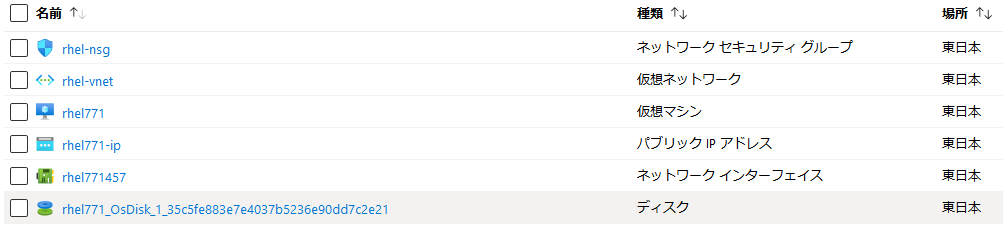

2.rhel-nsgを関連付けるネットワークインタフェースを選択します。
※リソースグループから探すのが見つかりやすいです。

f:id:guri2o1667:20200228221005p:plain

3.「設定」欄の「ネットワークセキュリティグループ」を選択します。

f:id:guri2o1667:20200228221103p:plain

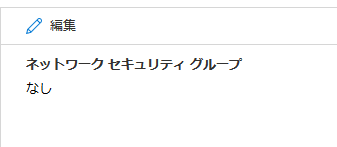

4.「編集」をクリックします。

f:id:guri2o1667:20200228221132p:plain


5.「なし」と表示されているところをクリックします。

f:id:guri2o1667:20200228221221p:plain

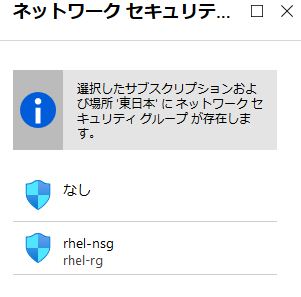

6.NSGを選択できるため、「rhel-nsg」をクリックします。

f:id:guri2o1667:20200228221258p:plain

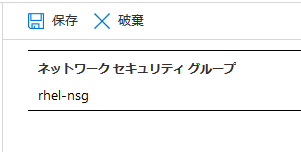

7.「保存」をクリックします。

f:id:guri2o1667:20200228221322p:plain


8.上記1で確認したNSGの項目を再度開きます。
※「1ネットワークインタフェース」になっていることが確認できます。

f:id:guri2o1667:20200228221446p:plain


9.RHELサーバにSSH接続できることを確認します。
※パブリックIPアドレスを使ってSSH接続します。

f:id:guri2o1667:20200228221634p:plain



以上です。今回はネットワークインタフェースにNSGを関連付けましたが
サブネットに関連付けることも可能です。
