【Azure】仮想ネットワークゲートウェイ（VPNGateway）の冗長化について

今回は、仮想ネットワークゲートウェイ（＝VPNGateway）の冗長化について記載をしております。
先に以下の記事を確認いただくと理解しやすいかもしれません。

www.guri2o1667.work

■はじめに

VPNGatewayとは「ゲートウェイサブネット上に存在するルーティング用仮想マシン（２台構成）」のことです。
備忘も兼ね記載致しました。

「冗長化すること＝VPNGatewayをアクティブ/アクティブ構成として稼働させる」ことを意味しております。

■参考サイト

MS公式ページは以下です。

高可用性ゲートウェイの構成について - Azure VPN Gateway | Microsoft Docs

■VPNGatewayのデフォルト設定（アクティブ/スタンバイ構成）について

VPNGateway作成時に以下の設定値があります。

「無効」であればVPNGatewayは「アクティブ/スタンバイ」モードで動作します。
「有効」であればVPNGatewayは「アクティブ/アクティブ」モードで動作します。

デフォルトでは2台のルーティング用仮想マシンが「アクティブ/スタンバイ」モードで動作しているため、アクティブ側のルーティング用仮想マシンにて障害やメンテナンスがありサービス提供ができなくなった場合には、フェールオーバ（スタンバイ側のルーティング用仮想マシンがアクティブ側に昇格する）が自動的に発生します。
ただ、切り替え割る際に中断（15秒以内～最長3分）が発生いたします。

■VPNGatewayの冗長化設定（アクティブ/アクティブ構成の設定）

VPNGateway（ルーティング用仮想マシン）をアクティブ/アクティブ構成で利用するためには前述したとおり、以下の設定値で「有効」を選択し、２個目のパブリックIPアドレスを登録することで実現できます。

ただ、上記だけではあくまでゲートウェイサブネット上に「VPNGateway（＝ルーティング用仮想マシン）」をアクティブ/アクティブとして構成しただけであり、
「接続」設定を行わない限りは、「アクティブ/アクティブ」構成としてVPNGatewayが存在しているだけとなります。
つまり、もう片方（オンプレ側VPNデバイスもしくはVnet側）で「アクティブ/アクティブ」構成のVPNGatewayを使う設定（＝「接続」設定）をする必要があります。

■VPNGatewayをアクティブ/アクティブ構成にした後

オンプレ側VPNデバイス、もしくはもう片方のVnetにてアクティブ/アクティブ構成を利用するように設定（準備）が必要です。

高可用性ゲートウェイの構成について - Azure VPN Gateway | Microsoft Docs
とか

高可用性ゲートウェイの構成について - Azure VPN Gateway | Microsoft Docs

とか

高可用性ゲートウェイの構成について - Azure VPN Gateway | Microsoft Docs

の構成のことです。

■VPNGatewayをアクティブ/アクティブ構成にした後（例：Vnet間接続）

具体例としてVnet間接続のための設定を記載致します。

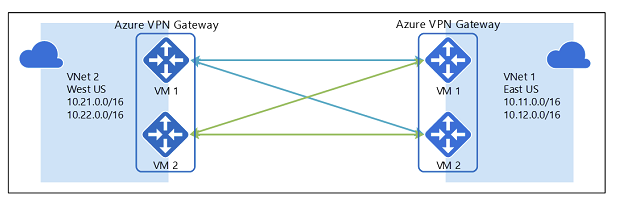

【構成】※本記事内のMS公式ページから引用

【前提】
VNet1,2ともにGatewaySubnet上にVPNGatewayをアクティブ/アクティブ構成で作成済みとします。

【作業】
１．「接続」設定を行うため、Azureポータルにて「接続」をクリックします。

２．「作成」アイコンをクリックします。

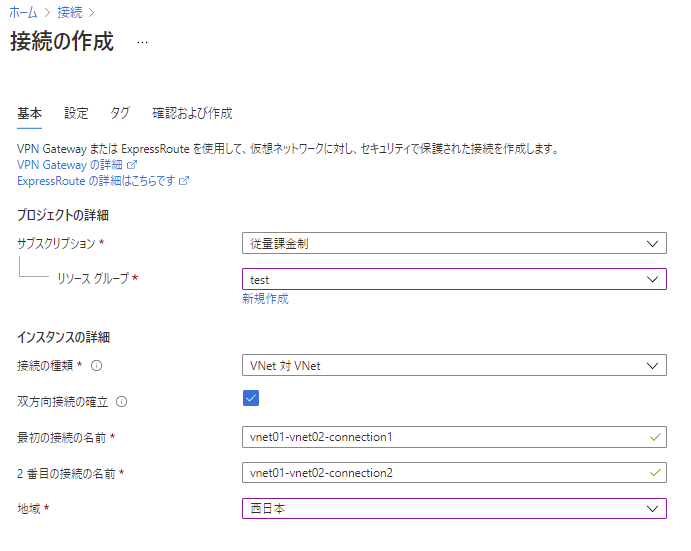

３．「基本」タブに必要情報を入力します。
「最初の接続の名前」「２番目の接続の名前」の箇所が、VPNGatewayをアクティブ/アクティブで使うための設定箇所です。
念のためですが、「接続の種類」にて「VNet 対 VNet」を選ぶとVnet間接続になります。

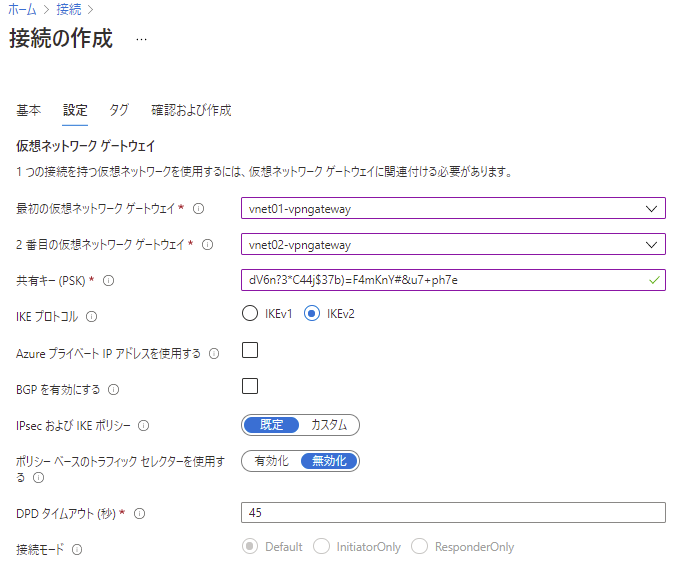

３．「設定」タブに必要情報を入力します。
※この時点で既にVPNGatewayはVNet1,2で作成済みのため、プルダウンメニューから選択可能となっているはずです。
※共有キー（PSK）は任意の文字列で問題ありません。

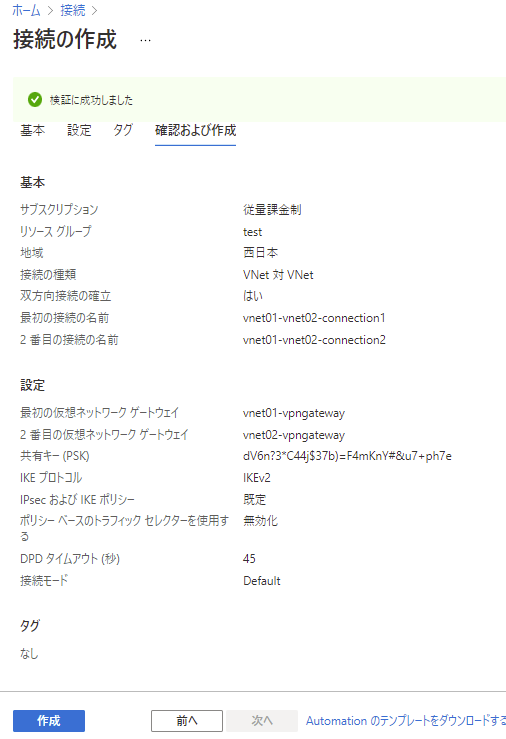

４．設定内容を確認し、「作成」をクリックします。

作成自体は数分で完了いたします。

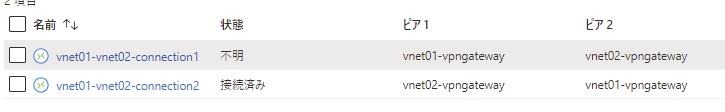

５．作成当初は「状態」列が「不明」となりますが、10分程度で「接続済み」に遷移します。

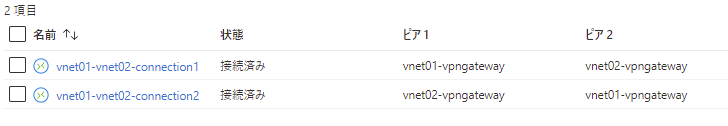

６．最終的に「接続」設定が「接続済み」となればOKです。

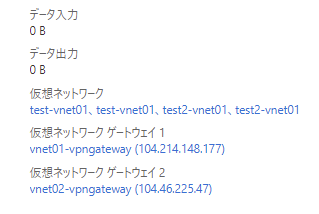

７．どちらかの「接続」設定を開くと概要は以下のようになっております。
※接続が所属する仮想ネットワークやVPNGatewayの情報が記載されていることがわかります。

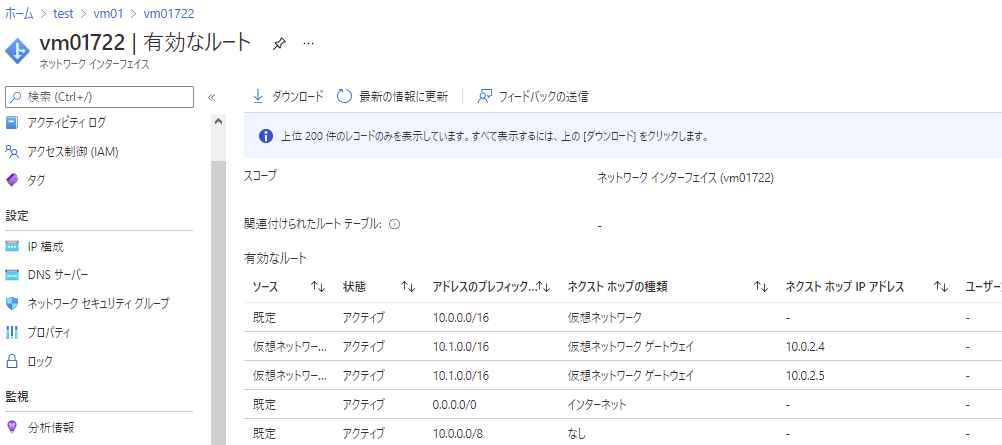

８．VNet1内の仮想マシンのルーティング設定を見ると、きちんとVPNGateway経由となるルーティング設定が入っていることが確認できます。
※「ネクストホップの種類」列が「仮想ネットワークゲートウェイ」のものです。
※「アドレスのプレフィックス」が10.1.0.0/16のものはVNet2のネットワークアドレス範囲です。

以上です。
